Digitaler Lackdrahtschieber

Mit dem digitalen Lackdrahtschieber haben wir das bekannte und beliebte handliche Werkzeug vom Schreibtisch auf den Desktop gebracht.

Geben Sie einfach den gewünschten Nenndurchmesser des Lackdrahtes über das Eingabefeld ein oder nutzen Sie den Schieberegler. Auf einen Blick erhalten Sie nützliche Informationen zu Kupfer- und Aluminiumlackdraht basierend auf der IEC 60317-0-1.

0,030 mm
0,040 mm
0,045 mm
0,050 mm
0,053 mm
0,056 mm
0,060 mm
0,063 mm
0,067 mm
0,071 mm
0,075 mm
0,080 mm
0,085 mm
0,090 mm
0,095 mm
0,100 mm
0,106 mm
0,112 mm
0,118 mm
0,125 mm
0,132 mm
0,140 mm
0,150 mm
0,160 mm
0,170 mm
0,180 mm
0,190 mm
0,200 mm
0,212 mm
0,224 mm
0,236 mm
0,250 mm
0,265 mm
0,280 mm
0,300 mm
0,315 mm
0,335 mm
0,355 mm
0,375 mm
0,400 mm
0,425 mm
0,450 mm
0,475 mm
0,500 mm
0,530 mm
0,560 mm
0,600 mm
0,630 mm
0,670 mm
0,710 mm
0,750 mm
0,800 mm
0,850 mm
0,900 mm
0,950 mm
1,000 mm
1,060 mm
1,120 mm
1,180 mm
1,250 mm
1,320 mm
1,400 mm
1,500 mm
1,600 mm
1,700 mm
1,800 mm
1,900 mm
2,000 mm
2,120 mm
2,240 mm
2,360 mm
2,500 mm
2,650 mm
2,800 mm
3,000 mm
3,150 mm
3,350 mm
3,550 mm
3,750 mm
4,000 mm
4,250 mm
4,500 mm
4,750 mm
5,000 mm

Leiter Nenn-Ø		0,030	mm
Leiterquerschnitt		0,001	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,002	kg/km
Kupfer	Widerstand min.	21,765	Ω/m
	Widerstand max.	26,601	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,006	kg/km
Ø	Leiter min.	-	mm
	Leiter max.	-	mm
	Lackisoliert Grad 1 min.	0,033	mm
	Lackisoliert Grad 1 max.	0,037	mm
	Lackisoliert Grad 2 min.	0,038	mm
	Lackisoliert Grad 2 max.	0,041	mm

Leiter Nenn-Ø		0,040	mm
Leiterquerschnitt		0,001	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,003	kg/km
Kupfer	Widerstand min.	12,379	Ω/m
	Widerstand max.	14,827	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,011	kg/km
Ø	Leiter min.	-	mm
	Leiter max.	-	mm
	Lackisoliert Grad 1 min.	0,044	mm
	Lackisoliert Grad 1 max.	0,049	mm
	Lackisoliert Grad 2 min.	0,050	mm
	Lackisoliert Grad 2 max.	0,054	mm

Leiter Nenn-Ø		0,045	mm
Leiterquerschnitt		0,002	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,004	kg/km
Kupfer	Widerstand min.	9,781	Ω/m
	Widerstand max.	11,715	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,014	kg/km
Ø	Leiter min.	-	mm
	Leiter max.	-	mm
	Lackisoliert Grad 1 min.	0,050	mm
	Lackisoliert Grad 1 max.	0,055	mm
	Lackisoliert Grad 2 min.	0,056	mm
	Lackisoliert Grad 2 max.	0,061	mm

Leiter Nenn-Ø		0,050	mm
Leiterquerschnitt		0,002	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,005	kg/km
Kupfer	Widerstand min.	7,9224	Ω/m
	Widerstand max.	9,4894	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,018	kg/km
Ø	Leiter min.	-	mm
	Leiter max.	-	mm
	Lackisoliert Grad 1 min.	0,055	mm
	Lackisoliert Grad 1 max.	0,060	mm
	Lackisoliert Grad 2 min.	0,061	mm
	Lackisoliert Grad 2 max.	0,066	mm

Leiter Nenn-Ø		0,053	mm
Leiterquerschnitt		0,002	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,006	kg/km
Kupfer	Widerstand min.	7,0509	Ω/m
	Widerstand max.	8,4456	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,020	kg/km
Ø	Leiter min.	-	mm
	Leiter max.	-	mm
	Lackisoliert Grad 1 min.	0,059	mm
	Lackisoliert Grad 1 max.	0,064	mm
	Lackisoliert Grad 2 min.	0,065	mm
	Lackisoliert Grad 2 max.	0,070	mm

Leiter Nenn-Ø		0,056	mm
Leiterquerschnitt		0,002	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,007	kg/km
Kupfer	Widerstand min.	6,3157	Ω/m
	Widerstand max.	7,5649	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,022	kg/km
Ø	Leiter min.	-	mm
	Leiter max.	-	mm
	Lackisoliert Grad 1 min.	0,062	mm
	Lackisoliert Grad 1 max.	0,067	mm
	Lackisoliert Grad 2 min.	0,068	mm
	Lackisoliert Grad 2 max.	0,074	mm

Leiter Nenn-Ø		0,060	mm
Leiterquerschnitt		0,003	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,008	kg/km
Kupfer	Widerstand min.	5,5017	Ω/m
	Widerstand max.	6,5899	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,025	kg/km
Ø	Leiter min.	-	mm
	Leiter max.	-	mm
	Lackisoliert Grad 1 min.	0,066	mm
	Lackisoliert Grad 1 max.	0,072	mm
	Lackisoliert Grad 2 min.	0,073	mm
	Lackisoliert Grad 2 max.	0,079	mm

Leiter Nenn-Ø		0,063	mm
Leiterquerschnitt		0,003	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,008	kg/km
Kupfer	Widerstand min.	4,9902	Ω/m
	Widerstand max.	5,9772	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,028	kg/km
Ø	Leiter min.	-	mm
	Leiter max.	-	mm
	Lackisoliert Grad 1 min.	0,069	mm
	Lackisoliert Grad 1 max.	0,076	mm
	Lackisoliert Grad 2 min.	0,077	mm
	Lackisoliert Grad 2 max.	0,083	mm

Leiter Nenn-Ø		0,067	mm
Leiterquerschnitt		0,004	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,010	kg/km
Kupfer	Widerstand min.	4,4121	Ω/m
	Widerstand max.	5,2848	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,031	kg/km
Ø	Leiter min.	0,064	mm
	Leiter max.	0,070	mm
	Lackisoliert Grad 1 min.	0,074	mm
	Lackisoliert Grad 1 max.	0,080	mm
	Lackisoliert Grad 2 min.	0,081	mm
	Lackisoliert Grad 2 max.	0,088	mm

Leiter Nenn-Ø		0,071	mm
Leiterquerschnitt		0,004	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,011	kg/km
Kupfer	Widerstand min.	3,9290	Ω/m
	Widerstand max.	4,7061	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,035	kg/km
Ø	Leiter min.	0,068	mm
	Leiter max.	0,074	mm
	Lackisoliert Grad 1 min.	0,078	mm
	Lackisoliert Grad 1 max.	0,084	mm
	Lackisoliert Grad 2 min.	0,085	mm
	Lackisoliert Grad 2 max.	0,091	mm

Leiter Nenn-Ø		0,075	mm
Leiterquerschnitt		0,004	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,012	kg/km
Kupfer	Widerstand min.	3,5471	Ω/m
	Widerstand max.	4,2346	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,039	kg/km
Ø	Leiter min.	0,072	mm
	Leiter max.	0,078	mm
	Lackisoliert Grad 1 min.	0,082	mm
	Lackisoliert Grad 1 max.	0,089	mm
	Lackisoliert Grad 2 min.	0,090	mm
	Lackisoliert Grad 2 max.	0,095	mm

Leiter Nenn-Ø		0,080	mm
Leiterquerschnitt		0,005	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,014	kg/km
Kupfer	Widerstand min.	3,1326	Ω/m
	Widerstand max.	3,7025	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,045	kg/km
Ø	Leiter min.	0,077	mm
	Leiter max.	0,083	mm
	Lackisoliert Grad 1 min.	0,087	mm
	Lackisoliert Grad 1 max.	0,094	mm
	Lackisoliert Grad 2 min.	0,095	mm
	Lackisoliert Grad 2 max.	0,101	mm

Leiter Nenn-Ø		0,085	mm
Leiterquerschnitt		0,006	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,015	kg/km
Kupfer	Widerstand min.	2,7867	Ω/m
	Widerstand max.	3,2648	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,051	kg/km
Ø	Leiter min.	0,082	mm
	Leiter max.	0,088	mm
	Lackisoliert Grad 1 min.	0,093	mm
	Lackisoliert Grad 1 max.	0,100	mm
	Lackisoliert Grad 2 min.	0,101	mm
	Lackisoliert Grad 2 max.	0,107	mm

Leiter Nenn-Ø		0,090	mm
Leiterquerschnitt		0,006	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,017	kg/km
Kupfer	Widerstand min.	2,4951	Ω/m
	Widerstand max.	2,9003	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,057	kg/km
Ø	Leiter min.	0,087	mm
	Leiter max.	0,093	mm
	Lackisoliert Grad 1 min.	0,098	mm
	Lackisoliert Grad 1 max.	0,105	mm
	Lackisoliert Grad 2 min.	0,106	mm
	Lackisoliert Grad 2 max.	0,113	mm

Leiter Nenn-Ø		0,095	mm
Leiterquerschnitt		0,007	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,019	kg/km
Kupfer	Widerstand min.	2,2470	Ω/m
	Widerstand max.	2,5936	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,063	kg/km
Ø	Leiter min.	0,092	mm
	Leiter max.	0,098	mm
	Lackisoliert Grad 1 min.	0,103	mm
	Lackisoliert Grad 1 max.	0,111	mm
	Lackisoliert Grad 2 min.	0,112	mm
	Lackisoliert Grad 2 max.	0,119	mm

Leiter Nenn-Ø		0,100	mm
Leiterquerschnitt		0,008	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,021	kg/km
Kupfer	Widerstand min.	2,0342	Ω/m
	Widerstand max.	2,3331	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,070	kg/km
Ø	Leiter min.	0,097	mm
	Leiter max.	0,103	mm
	Lackisoliert Grad 1 min.	0,108	mm
	Lackisoliert Grad 1 max.	0,117	mm
	Lackisoliert Grad 2 min.	0,118	mm
	Lackisoliert Grad 2 max.	0,125	mm

Leiter Nenn-Ø		0,106	mm
Leiterquerschnitt		0,009	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,024	kg/km
Kupfer	Widerstand min.	1,8164	Ω/m
	Widerstand max.	2,0692	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,079	kg/km
Ø	Leiter min.	0,103	mm
	Leiter max.	0,109	mm
	Lackisoliert Grad 1 min.	0,115	mm
	Lackisoliert Grad 1 max.	0,123	mm
	Lackisoliert Grad 2 min.	0,124	mm
	Lackisoliert Grad 2 max.	0,132	mm

Leiter Nenn-Ø		0,112	mm
Leiterquerschnitt		0,010	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,027	kg/km
Kupfer	Widerstand min.	1,6318	Ω/m
	Widerstand max.	1,8407	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,088	kg/km
Ø	Leiter min.	0,109	mm
	Leiter max.	0,115	mm
	Lackisoliert Grad 1 min.	0,121	mm
	Lackisoliert Grad 1 max.	0,130	mm
	Lackisoliert Grad 2 min.	0,131	mm
	Lackisoliert Grad 2 max.	0,139	mm

Leiter Nenn-Ø		0,118	mm
Leiterquerschnitt		0,011	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,030	kg/km
Kupfer	Widerstand min.	1,4740	Ω/m
	Widerstand max.	1,6599	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,098	kg/km
Ø	Leiter min.	0,115	mm
	Leiter max.	0,121	mm
	Lackisoliert Grad 1 min.	0,128	mm
	Lackisoliert Grad 1 max.	0,136	mm
	Lackisoliert Grad 2 min.	0,137	mm
	Lackisoliert Grad 2 max.	0,145	mm

Leiter Nenn-Ø		0,125	mm
Leiterquerschnitt		0,012	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,033	kg/km
Kupfer	Widerstand min.	1,3172	Ω/m
	Widerstand max.	1,4749	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,109	kg/km
Ø	Leiter min.	0,122	mm
	Leiter max.	0,128	mm
	Lackisoliert Grad 1 min.	0,135	mm
	Lackisoliert Grad 1 max.	0,144	mm
	Lackisoliert Grad 2 min.	0,145	mm
	Lackisoliert Grad 2 max.	0,154	mm

Leiter Nenn-Ø		0,132	mm
Leiterquerschnitt		0,014	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,037	kg/km
Kupfer	Widerstand min.	1,1841	Ω/m
	Widerstand max.	1,3192	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,122	kg/km
Ø	Leiter min.	0,129	mm
	Leiter max.	0,135	mm
	Lackisoliert Grad 1 min.	0,143	mm
	Lackisoliert Grad 1 max.	0,152	mm
	Lackisoliert Grad 2 min.	0,153	mm
	Lackisoliert Grad 2 max.	0,162	mm

Leiter Nenn-Ø		0,140	mm
Leiterquerschnitt		0,015	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,042	kg/km
Kupfer	Widerstand min.	1,0553	Ω/m
	Widerstand max.	1,1696	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,137	kg/km
Ø	Leiter min.	0,137	mm
	Leiter max.	0,143	mm
	Lackisoliert Grad 1 min.	0,151	mm
	Lackisoliert Grad 1 max.	0,160	mm
	Lackisoliert Grad 2 min.	0,161	mm
	Lackisoliert Grad 2 max.	0,171	mm

Leiter Nenn-Ø		0,150	mm
Leiterquerschnitt		0,018	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,048	kg/km
Kupfer	Widerstand min.	0,9219	Ω/m
	Widerstand max.	1,0159	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,158	kg/km
Ø	Leiter min.	0,147	mm
	Leiter max.	0,153	mm
	Lackisoliert Grad 1 min.	0,162	mm
	Lackisoliert Grad 1 max.	0,171	mm
	Lackisoliert Grad 2 min.	0,172	mm
	Lackisoliert Grad 2 max.	0,182	mm

Leiter Nenn-Ø		0,160	mm
Leiterquerschnitt		0,020	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,054	kg/km
Kupfer	Widerstand min.	0,8122	Ω/m
	Widerstand max.	0,8906	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,179	kg/km
Ø	Leiter min.	0,157	mm
	Leiter max.	0,163	mm
	Lackisoliert Grad 1 min.	0,172	mm
	Lackisoliert Grad 1 max.	0,182	mm
	Lackisoliert Grad 2 min.	0,183	mm
	Lackisoliert Grad 2 max.	0,194	mm

Leiter Nenn-Ø		0,170	mm
Leiterquerschnitt		0,023	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,061	kg/km
Kupfer	Widerstand min.	0,7211	Ω/m
	Widerstand max.	0,7871	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,202	kg/km
Ø	Leiter min.	0,167	mm
	Leiter max.	0,173	mm
	Lackisoliert Grad 1 min.	0,183	mm
	Lackisoliert Grad 1 max.	0,194	mm
	Lackisoliert Grad 2 min.	0,195	mm
	Lackisoliert Grad 2 max.	0,205	mm

Leiter Nenn-Ø		0,180	mm
Leiterquerschnitt		0,025	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,069	kg/km
Kupfer	Widerstand min.	0,6444	Ω/m
	Widerstand max.	0,7007	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,227	kg/km
Ø	Leiter min.	0,177	mm
	Leiter max.	0,183	mm
	Lackisoliert Grad 1 min.	0,193	mm
	Lackisoliert Grad 1 max.	0,204	mm
	Lackisoliert Grad 2 min.	0,205	mm
	Lackisoliert Grad 2 max.	0,217	mm

Leiter Nenn-Ø		0,190	mm
Leiterquerschnitt		0,028	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,077	kg/km
Kupfer	Widerstand min.	0,5794	Ω/m
	Widerstand max.	0,6278	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,253	kg/km
Ø	Leiter min.	0,187	mm
	Leiter max.	0,193	mm
	Lackisoliert Grad 1 min.	0,204	mm
	Lackisoliert Grad 1 max.	0,216	mm
	Lackisoliert Grad 2 min.	0,217	mm
	Lackisoliert Grad 2 max.	0,228	mm

Leiter Nenn-Ø		0,200	mm
Leiterquerschnitt		0,031	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,085	kg/km
Kupfer	Widerstand min.	0,5237	Ω/m
	Widerstand max.	0,5657	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,280	kg/km
Ø	Leiter min.	0,197	mm
	Leiter max.	0,203	mm
	Lackisoliert Grad 1 min.	0,214	mm
	Lackisoliert Grad 1 max.	0,226	mm
	Lackisoliert Grad 2 min.	0,227	mm
	Lackisoliert Grad 2 max.	0,239	mm

Leiter Nenn-Ø		0,212	mm
Leiterquerschnitt		0,035	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,095	kg/km
Kupfer	Widerstand min.	0,4669	Ω/m
	Widerstand max.	0,5026	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,315	kg/km
Ø	Leiter min.	0,209	mm
	Leiter max.	0,215	mm
	Lackisoliert Grad 1 min.	0,227	mm
	Lackisoliert Grad 1 max.	0,240	mm
	Lackisoliert Grad 2 min.	0,241	mm
	Lackisoliert Grad 2 max.	0,254	mm

Leiter Nenn-Ø		0,224	mm
Leiterquerschnitt		0,039	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,106	kg/km
Kupfer	Widerstand min.	0,4188	Ω/m
	Widerstand max.	0,4495	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,352	kg/km
Ø	Leiter min.	0,221	mm
	Leiter max.	0,227	mm
	Lackisoliert Grad 1 min.	0,239	mm
	Lackisoliert Grad 1 max.	0,252	mm
	Lackisoliert Grad 2 min.	0,253	mm
	Lackisoliert Grad 2 max.	0,266	mm

Leiter Nenn-Ø		0,236	mm
Leiterquerschnitt		0,044	mm²
Alu	Widerstand min.	-	Ω/m
	Widerstand max.	-	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,118	kg/km
Kupfer	Widerstand min.	0,3747	Ω/m
	Widerstand max.	0,4079	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,390	kg/km
Ø	Leiter min.	0,232	mm
	Leiter max.	0,240	mm
	Lackisoliert Grad 1 min.	0,253	mm
	Lackisoliert Grad 1 max.	0,267	mm
	Lackisoliert Grad 2 min.	0,268	mm
	Lackisoliert Grad 2 max.	0,283	mm

Leiter Nenn-Ø		0,250	mm
Leiterquerschnitt		0,049	mm²
Alu	Widerstand min.	0,5452	Ω/m
	Widerstand max.	0,5927	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,133	kg/km
Kupfer	Widerstand min.	0,3345	Ω/m
	Widerstand max.	0,3628	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,438	kg/km
Ø	Leiter min.	0,246	mm
	Leiter max.	0,254	mm
	Lackisoliert Grad 1 min.	0,267	mm
	Lackisoliert Grad 1 max.	0,281	mm
	Lackisoliert Grad 2 min.	0,282	mm
	Lackisoliert Grad 2 max.	0,297	mm

Leiter Nenn-Ø		0,265	mm
Leiterquerschnitt		0,055	mm²
Alu	Widerstand min.	0,4861	Ω/m
	Widerstand max.	0,5265	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,149	kg/km
Kupfer	Widerstand min.	0,2982	Ω/m
	Widerstand max.	0,3223	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,492	kg/km
Ø	Leiter min.	0,261	mm
	Leiter max.	0,269	mm
	Lackisoliert Grad 1 min.	0,283	mm
	Lackisoliert Grad 1 max.	0,297	mm
	Lackisoliert Grad 2 min.	0,298	mm
	Lackisoliert Grad 2 max.	0,314	mm

Leiter Nenn-Ø		0,280	mm
Leiterquerschnitt		0,062	mm²
Alu	Widerstand min.	0,4361	Ω/m
	Widerstand max.	0,4708	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,166	kg/km
Kupfer	Widerstand min.	0,2676	Ω/m
	Widerstand max.	0,2882	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,549	kg/km
Ø	Leiter min.	0,276	mm
	Leiter max.	0,284	mm
	Lackisoliert Grad 1 min.	0,298	mm
	Lackisoliert Grad 1 max.	0,312	mm
	Lackisoliert Grad 2 min.	0,313	mm
	Lackisoliert Grad 2 max.	0,329	mm

Leiter Nenn-Ø		0,300	mm
Leiterquerschnitt		0,071	mm²
Alu	Widerstand min.	0,3806	Ω/m
	Widerstand max.	0,4094	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,191	kg/km
Kupfer	Widerstand min.	0,2335	Ω/m
	Widerstand max.	0,2506	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,631	kg/km
Ø	Leiter min.	0,296	mm
	Leiter max.	0,304	mm
	Lackisoliert Grad 1 min.	0,319	mm
	Lackisoliert Grad 1 max.	0,334	mm
	Lackisoliert Grad 2 min.	0,335	mm
	Lackisoliert Grad 2 max.	0,352	mm

Leiter Nenn-Ø		0,315	mm
Leiterquerschnitt		0,078	mm²
Alu	Widerstand min.	0,3456	Ω/m
	Widerstand max.	0,3708	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,210	kg/km
Kupfer	Widerstand min.	0,2121	Ω/m
	Widerstand max.	0,2270	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,695	kg/km
Ø	Leiter min.	0,311	mm
	Leiter max.	0,319	mm
	Lackisoliert Grad 1 min.	0,334	mm
	Lackisoliert Grad 1 max.	0,349	mm
	Lackisoliert Grad 2 min.	0,350	mm
	Lackisoliert Grad 2 max.	0,367	mm

Leiter Nenn-Ø		0,335	mm
Leiterquerschnitt		0,088	mm²
Alu	Widerstand min.	0,3061	Ω/m
	Widerstand max.	0,3274	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,238	kg/km
Kupfer	Widerstand min.	0,1878	Ω/m
	Widerstand max.	0,2004	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,786	kg/km
Ø	Leiter min.	0,331	mm
	Leiter max.	0,339	mm
	Lackisoliert Grad 1 min.	0,355	mm
	Lackisoliert Grad 1 max.	0,372	mm
	Lackisoliert Grad 2 min.	0,373	mm
	Lackisoliert Grad 2 max.	0,391	mm

Leiter Nenn-Ø		0,355	mm
Leiterquerschnitt		0,099	mm²
Alu	Widerstand min.	0,2729	Ω/m
	Widerstand max.	0,2911	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,267	kg/km
Kupfer	Widerstand min.	0,1674	Ω/m
	Widerstand max.	0,1782	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,883	kg/km
Ø	Leiter min.	0,351	mm
	Leiter max.	0,359	mm
	Lackisoliert Grad 1 min.	0,375	mm
	Lackisoliert Grad 1 max.	0,392	mm
	Lackisoliert Grad 2 min.	0,393	mm
	Lackisoliert Grad 2 max.	0,411	mm

Leiter Nenn-Ø		0,375	mm
Leiterquerschnitt		0,110	mm²
Alu	Widerstand min.	0,2436	Ω/m
	Widerstand max.	0,2620	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,298	kg/km
Kupfer	Widerstand min.	0,1495	Ω/m
	Widerstand max.	0,1604	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	0,985	kg/km
Ø	Leiter min.	0,370	mm
	Leiter max.	0,380	mm
	Lackisoliert Grad 1 min.	0,396	mm
	Lackisoliert Grad 1 max.	0,414	mm
	Lackisoliert Grad 2 min.	0,415	mm
	Lackisoliert Grad 2 max.	0,434	mm

Leiter Nenn-Ø		0,400	mm
Leiterquerschnitt		0,126	mm²
Alu	Widerstand min.	0,2144	Ω/m
	Widerstand max.	0,2299	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,339	kg/km
Kupfer	Widerstand min.	0,1316	Ω/m
	Widerstand max.	0,1407	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	1,121	kg/km
Ø	Leiter min.	0,395	mm
	Leiter max.	0,405	mm
	Lackisoliert Grad 1 min.	0,421	mm
	Lackisoliert Grad 1 max.	0,439	mm
	Lackisoliert Grad 2 min.	0,440	mm
	Lackisoliert Grad 2 max.	0,459	mm

Leiter Nenn-Ø		0,425	mm
Leiterquerschnitt		0,142	mm²
Alu	Widerstand min.	0,1902	Ω/m
	Widerstand max.	0,2033	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,383	kg/km
Kupfer	Widerstand min.	0,1167	Ω/m
	Widerstand max.	0,1245	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	1,265	kg/km
Ø	Leiter min.	0,420	mm
	Leiter max.	0,430	mm
	Lackisoliert Grad 1 min.	0,447	mm
	Lackisoliert Grad 1 max.	0,466	mm
	Lackisoliert Grad 2 min.	0,467	mm
	Lackisoliert Grad 2 max.	0,488	mm

Leiter Nenn-Ø		0,450	mm
Leiterquerschnitt		0,159	mm²
Alu	Widerstand min.	0,1699	Ω/m
	Widerstand max.	0,1811	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,429	kg/km
Kupfer	Widerstand min.	0,1042	Ω/m
	Widerstand max.	0,1109	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	1,419	kg/km
Ø	Leiter min.	0,445	mm
	Leiter max.	0,455	mm
	Lackisoliert Grad 1 min.	0,472	mm
	Lackisoliert Grad 1 max.	0,491	mm
	Lackisoliert Grad 2 min.	0,492	mm
	Lackisoliert Grad 2 max.	0,513	mm

Leiter Nenn-Ø		0,475	mm
Leiterquerschnitt		0,177	mm²
Alu	Widerstand min.	0,1527	Ω/m
	Widerstand max.	0,1624	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,478	kg/km
Kupfer	Widerstand min.	0,0937	Ω/m
	Widerstand max.	0,0994	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	1,581	kg/km
Ø	Leiter min.	0,470	mm
	Leiter max.	0,480	mm
	Lackisoliert Grad 1 min.	0,499	mm
	Lackisoliert Grad 1 max.	0,519	mm
	Lackisoliert Grad 2 min.	0,520	mm
	Lackisoliert Grad 2 max.	0,541	mm

Leiter Nenn-Ø		0,500	mm
Leiterquerschnitt		0,196	mm²
Alu	Widerstand min.	0,1379	Ω/m
	Widerstand max.	0,1464	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,530	kg/km
Kupfer	Widerstand min.	0,0846	Ω/m
	Widerstand max.	0,0896	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	1,751	kg/km
Ø	Leiter min.	0,495	mm
	Leiter max.	0,505	mm
	Lackisoliert Grad 1 min.	0,524	mm
	Lackisoliert Grad 1 max.	0,544	mm
	Lackisoliert Grad 2 min.	0,545	mm
	Lackisoliert Grad 2 max.	0,566	mm

Leiter Nenn-Ø		0,530	mm
Leiterquerschnitt		0,221	mm²
Alu	Widerstand min.	0,1224	Ω/m
	Widerstand max.	0,1306	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,596	kg/km
Kupfer	Widerstand min.	0,0751	Ω/m
	Widerstand max.	0,0800	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	1,968	kg/km
Ø	Leiter min.	0,524	mm
	Leiter max.	0,536	mm
	Lackisoliert Grad 1 min.	0,555	mm
	Lackisoliert Grad 1 max.	0,576	mm
	Lackisoliert Grad 2 min.	0,577	mm
	Lackisoliert Grad 2 max.	0,600	mm

Leiter Nenn-Ø		0,560	mm
Leiterquerschnitt		0,246	mm²
Alu	Widerstand min.	0,1098	Ω/m
	Widerstand max.	0,1169	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,665	kg/km
Kupfer	Widerstand min.	0,0674	Ω/m
	Widerstand max.	0,0715	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	2,197	kg/km
Ø	Leiter min.	0,554	mm
	Leiter max.	0,566	mm
	Lackisoliert Grad 1 min.	0,585	mm
	Lackisoliert Grad 1 max.	0,606	mm
	Lackisoliert Grad 2 min.	0,607	mm
	Lackisoliert Grad 2 max.	0,630	mm

Leiter Nenn-Ø		0,600	mm
Leiterquerschnitt		0,283	mm²
Alu	Widerstand min.	0,0958	Ω/m
	Widerstand max.	0,1017	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,763	kg/km
Kupfer	Widerstand min.	0,0588	Ω/m
	Widerstand max.	0,0622	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	2,522	kg/km
Ø	Leiter min.	0,594	mm
	Leiter max.	0,606	mm
	Lackisoliert Grad 1 min.	0,627	mm
	Lackisoliert Grad 1 max.	0,649	mm
	Lackisoliert Grad 2 min.	0,650	mm
	Lackisoliert Grad 2 max.	0,674	mm

Leiter Nenn-Ø		0,630	mm
Leiterquerschnitt		0,312	mm²
Alu	Widerstand min.	0,0870	Ω/m
	Widerstand max.	0,0921	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,842	kg/km
Kupfer	Widerstand min.	0,0534	Ω/m
	Widerstand max.	0,0564	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	2,781	kg/km
Ø	Leiter min.	0,624	mm
	Leiter max.	0,636	mm
	Lackisoliert Grad 1 min.	0,657	mm
	Lackisoliert Grad 1 max.	0,679	mm
	Lackisoliert Grad 2 min.	0,680	mm
	Lackisoliert Grad 2 max.	0,704	mm

Leiter Nenn-Ø		0,670	mm
Leiterquerschnitt		0,353	mm²
Alu	Widerstand min.	0,0767	Ω/m
	Widerstand max.	0,0816	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	0,952	kg/km
Kupfer	Widerstand min.	0,0471	Ω/m
	Widerstand max.	0,0499	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	3,145	kg/km
Ø	Leiter min.	0,663	mm
	Leiter max.	0,677	mm
	Lackisoliert Grad 1 min.	0,698	mm
	Lackisoliert Grad 1 max.	0,722	mm
	Lackisoliert Grad 2 min.	0,723	mm
	Lackisoliert Grad 2 max.	0,749	mm

Leiter Nenn-Ø		0,710	mm
Leiterquerschnitt		0,396	mm²
Alu	Widerstand min.	0,0684	Ω/m
	Widerstand max.	0,0726	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	1,069	kg/km
Kupfer	Widerstand min.	0,0420	Ω/m
	Widerstand max.	0,0444	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	3,532	kg/km
Ø	Leiter min.	0,703	mm
	Leiter max.	0,717	mm
	Lackisoliert Grad 1 min.	0,738	mm
	Lackisoliert Grad 1 max.	0,762	mm
	Lackisoliert Grad 2 min.	0,763	mm
	Lackisoliert Grad 2 max.	0,789	mm

Leiter Nenn-Ø		0,750	mm
Leiterquerschnitt		0,442	mm²
Alu	Widerstand min.	0,0612	Ω/m
	Widerstand max.	0,0651	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	1,193	kg/km
Kupfer	Widerstand min.	0,0376	Ω/m
	Widerstand max.	0,0399	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	3,941	kg/km
Ø	Leiter min.	0,742	mm
	Leiter max.	0,758	mm
	Lackisoliert Grad 1 min.	0,780	mm
	Lackisoliert Grad 1 max.	0,805	mm
	Lackisoliert Grad 2 min.	0,806	mm
	Lackisoliert Grad 2 max.	0,834	mm

Leiter Nenn-Ø		0,800	mm
Leiterquerschnitt		0,503	mm²
Alu	Widerstand min.	0,0539	Ω/m
	Widerstand max.	0,0572	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	1,357	kg/km
Kupfer	Widerstand min.	0,0331	Ω/m
	Widerstand max.	0,0350	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	4,484	kg/km
Ø	Leiter min.	0,792	mm
	Leiter max.	0,808	mm
	Lackisoliert Grad 1 min.	0,830	mm
	Lackisoliert Grad 1 max.	0,855	mm
	Lackisoliert Grad 2 min.	0,856	mm
	Lackisoliert Grad 2 max.	0,884	mm

Leiter Nenn-Ø		0,850	mm
Leiterquerschnitt		0,567	mm²
Alu	Widerstand min.	0,0477	Ω/m
	Widerstand max.	0,0507	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	1,532	kg/km
Kupfer	Widerstand min.	0,0292	Ω/m
	Widerstand max.	0,0310	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	5,062	kg/km
Ø	Leiter min.	0,841	mm
	Leiter max.	0,859	mm
	Lackisoliert Grad 1 min.	0,882	mm
	Lackisoliert Grad 1 max.	0,909	mm
	Lackisoliert Grad 2 min.	0,910	mm
	Lackisoliert Grad 2 max.	0,939	mm

Leiter Nenn-Ø		0,900	mm
Leiterquerschnitt		0,636	mm²
Alu	Widerstand min.	0,0426	Ω/m
	Widerstand max.	0,0452	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	1,718	kg/km
Kupfer	Widerstand min.	0,0261	Ω/m
	Widerstand max.	0,0277	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	5,675	kg/km
Ø	Leiter min.	0,891	mm
	Leiter max.	0,909	mm
	Lackisoliert Grad 1 min.	0,932	mm
	Lackisoliert Grad 1 max.	0,959	mm
	Lackisoliert Grad 2 min.	0,960	mm
	Lackisoliert Grad 2 max.	0,989	mm

Leiter Nenn-Ø		0,950	mm
Leiterquerschnitt		0,709	mm²
Alu	Widerstand min.	0,0382	Ω/m
	Widerstand max.	0,0406	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	1,914	kg/km
Kupfer	Widerstand min.	0,0234	Ω/m
	Widerstand max.	0,0248	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	6,323	kg/km
Ø	Leiter min.	0,940	mm
	Leiter max.	0,960	mm
	Lackisoliert Grad 1 min.	0,984	mm
	Lackisoliert Grad 1 max.	1,012	mm
	Lackisoliert Grad 2 min.	1,013	mm
	Lackisoliert Grad 2 max.	1,044	mm

Leiter Nenn-Ø		1,000	mm
Leiterquerschnitt		0,785	mm²
Alu	Widerstand min.	0,0345	Ω/m
	Widerstand max.	0,0366	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	2,121	kg/km
Kupfer	Widerstand min.	0,0212	Ω/m
	Widerstand max.	0,0224	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	7,006	kg/km
Ø	Leiter min.	0,990	mm
	Leiter max.	1,010	mm
	Lackisoliert Grad 1 min.	1,034	mm
	Lackisoliert Grad 1 max.	1,062	mm
	Lackisoliert Grad 2 min.	1,063	mm
	Lackisoliert Grad 2 max.	1,094	mm

Leiter Nenn-Ø		1,060	mm
Leiterquerschnitt		0,882	mm²
Alu	Widerstand min.	0,0307	Ω/m
	Widerstand max.	0,0326	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	2,383	kg/km
Kupfer	Widerstand min.	0,0188	Ω/m
	Widerstand max.	0,0199	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	7,872	kg/km
Ø	Leiter min.	1,049	mm
	Leiter max.	1,071	mm
	Lackisoliert Grad 1 min.	1,094	mm
	Lackisoliert Grad 1 max.	1,124	mm
	Lackisoliert Grad 2 min.	1,125	mm
	Lackisoliert Grad 2 max.	1,157	mm

Leiter Nenn-Ø		1,120	mm
Leiterquerschnitt		0,985	mm²
Alu	Widerstand min.	0,0275	Ω/m
	Widerstand max.	0,0292	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	2,660	kg/km
Kupfer	Widerstand min.	0,0169	Ω/m
	Widerstand max.	0,0178	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	8,788	kg/km
Ø	Leiter min.	1,109	mm
	Leiter max.	1,131	mm
	Lackisoliert Grad 1 min.	1,154	mm
	Lackisoliert Grad 1 max.	1,184	mm
	Lackisoliert Grad 2 min.	1,185	mm
	Lackisoliert Grad 2 max.	1,217	mm

Leiter Nenn-Ø		1,180	mm
Leiterquerschnitt		1,094	mm²
Alu	Widerstand min.	0,0248	Ω/m
	Widerstand max.	0,0263	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	2,953	kg/km
Kupfer	Widerstand min.	0,0152	Ω/m
	Widerstand max.	0,0161	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	9,755	kg/km
Ø	Leiter min.	1,168	mm
	Leiter max.	1,192	mm
	Lackisoliert Grad 1 min.	1,215	mm
	Lackisoliert Grad 1 max.	1,246	mm
	Lackisoliert Grad 2 min.	1,247	mm
	Lackisoliert Grad 2 max.	1,279	mm

Leiter Nenn-Ø		1,250	mm
Leiterquerschnitt		1,227	mm²
Alu	Widerstand min.	0,0220	Ω/m
	Widerstand max.	0,0234	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	3,313	kg/km
Kupfer	Widerstand min.	0,0135	Ω/m
	Widerstand max.	0,0143	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	10,946	kg/km
Ø	Leiter min.	1,237	mm
	Leiter max.	1,263	mm
	Lackisoliert Grad 1 min.	1,285	mm
	Lackisoliert Grad 1 max.	1,316	mm
	Lackisoliert Grad 2 min.	1,317	mm
	Lackisoliert Grad 2 max.	1,349	mm

Leiter Nenn-Ø		1,320	mm
Leiterquerschnitt		1,368	mm²
Alu	Widerstand min.	0,0198	Ω/m
	Widerstand max.	0,0210	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	3,695	kg/km
Kupfer	Widerstand min.	0,0121	Ω/m
	Widerstand max.	0,0129	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	12,207	kg/km
Ø	Leiter min.	1,307	mm
	Leiter max.	1,333	mm
	Lackisoliert Grad 1 min.	1,356	mm
	Lackisoliert Grad 1 max.	1,388	mm
	Lackisoliert Grad 2 min.	1,389	mm
	Lackisoliert Grad 2 max.	1,422	mm

Leiter Nenn-Ø		1,400	mm
Leiterquerschnitt		1,539	mm²
Alu	Widerstand min.	0,0176	Ω/m
	Widerstand max.	0,0187	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	4,156	kg/km
Kupfer	Widerstand min.	0,0108	Ω/m
	Widerstand max.	0,0114	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	13,731	kg/km
Ø	Leiter min.	1,386	mm
	Leiter max.	1,414	mm
	Lackisoliert Grad 1 min.	1,436	mm
	Lackisoliert Grad 1 max.	1,468	mm
	Lackisoliert Grad 2 min.	1,469	mm
	Lackisoliert Grad 2 max.	1,502	mm

Leiter Nenn-Ø		1,500	mm
Leiterquerschnitt		1,767	mm²
Alu	Widerstand min.	0,0153	Ω/m
	Widerstand max.	0,0163	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	4,771	kg/km
Kupfer	Widerstand min.	0,0094	Ω/m
	Widerstand max.	0,0100	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	15,763	kg/km
Ø	Leiter min.	1,485	mm
	Leiter max.	1,515	mm
	Lackisoliert Grad 1 min.	1,538	mm
	Lackisoliert Grad 1 max.	1,570	mm
	Lackisoliert Grad 2 min.	1,571	mm
	Lackisoliert Grad 2 max.	1,606	mm

Leiter Nenn-Ø		1,600	mm
Leiterquerschnitt		2,011	mm²
Alu	Widerstand min.	0,0135	Ω/m
	Widerstand max.	0,0143	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	5,429	kg/km
Kupfer	Widerstand min.	0,0083	Ω/m
	Widerstand max.	0,0087	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	17,935	kg/km
Ø	Leiter min.	1,584	mm
	Leiter max.	1,616	mm
	Lackisoliert Grad 1 min.	1,638	mm
	Lackisoliert Grad 1 max.	1,670	mm
	Lackisoliert Grad 2 min.	1,671	mm
	Lackisoliert Grad 2 max.	1,706	mm

Leiter Nenn-Ø		1,700	mm
Leiterquerschnitt		2,270	mm²
Alu	Widerstand min.	0,0119	Ω/m
	Widerstand max.	0,0127	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	6,128	kg/km
Kupfer	Widerstand min.	0,0073	Ω/m
	Widerstand max.	0,0078	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	20,247	kg/km
Ø	Leiter min.	1,683	mm
	Leiter max.	1,717	mm
	Lackisoliert Grad 1 min.	1,739	mm
	Lackisoliert Grad 1 max.	1,772	mm
	Lackisoliert Grad 2 min.	1,773	mm
	Lackisoliert Grad 2 max.	1,809	mm

Leiter Nenn-Ø		1,800	mm
Leiterquerschnitt		2,545	mm²
Alu	Widerstand min.	0,0106	Ω/m
	Widerstand max.	0,0113	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	6,871	kg/km
Kupfer	Widerstand min.	0,0065	Ω/m
	Widerstand max.	0,0069	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	22,699	kg/km
Ø	Leiter min.	1,782	mm
	Leiter max.	1,818	mm
	Lackisoliert Grad 1 min.	1,839	mm
	Lackisoliert Grad 1 max.	1,872	mm
	Lackisoliert Grad 2 min.	1,873	mm
	Lackisoliert Grad 2 max.	1,909	mm

Leiter Nenn-Ø		1,900	mm
Leiterquerschnitt		2,835	mm²
Alu	Widerstand min.	0,0096	Ω/m
	Widerstand max.	0,0101	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	7,655	kg/km
Kupfer	Widerstand min.	0,0059	Ω/m
	Widerstand max.	0,0062	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	25,291	kg/km
Ø	Leiter min.	1,881	mm
	Leiter max.	1,919	mm
	Lackisoliert Grad 1 min.	1,940	mm
	Lackisoliert Grad 1 max.	1,974	mm
	Lackisoliert Grad 2 min.	1,975	mm
	Lackisoliert Grad 2 max.	2,012	mm

Leiter Nenn-Ø		2,000	mm
Leiterquerschnitt		3,142	mm²
Alu	Widerstand min.	0,0086	Ω/m
	Widerstand max.	0,0091	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	8,482	kg/km
Kupfer	Widerstand min.	0,0053	Ω/m
	Widerstand max.	0,0056	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	28,023	kg/km
Ø	Leiter min.	1,980	mm
	Leiter max.	2,020	mm
	Lackisoliert Grad 1 min.	2,040	mm
	Lackisoliert Grad 1 max.	2,074	mm
	Lackisoliert Grad 2 min.	2,075	mm
	Lackisoliert Grad 2 max.	2,112	mm

Leiter Nenn-Ø		2,120	mm
Leiterquerschnitt		3,530	mm²
Alu	Widerstand min.	0,0077	Ω/m
	Widerstand max.	0,0081	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	9,531	kg/km
Kupfer	Widerstand min.	0,0047	Ω/m
	Widerstand max.	0,0050	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	31,487	kg/km
Ø	Leiter min.	2,099	mm
	Leiter max.	2,141	mm
	Lackisoliert Grad 1 min.	2,161	mm
	Lackisoliert Grad 1 max.	2,196	mm
	Lackisoliert Grad 2 min.	2,197	mm
	Lackisoliert Grad 2 max.	2,235	mm

Leiter Nenn-Ø		2,240	mm
Leiterquerschnitt		3,941	mm²
Alu	Widerstand min.	0,0069	Ω/m
	Widerstand max.	0,0073	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	10,640	kg/km
Kupfer	Widerstand min.	0,0042	Ω/m
	Widerstand max.	0,0045	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	35,152	kg/km
Ø	Leiter min.	2,218	mm
	Leiter max.	2,262	mm
	Lackisoliert Grad 1 min.	2,281	mm
	Lackisoliert Grad 1 max.	2,316	mm
	Lackisoliert Grad 2 min.	2,317	mm
	Lackisoliert Grad 2 max.	2,355	mm

Leiter Nenn-Ø		2,360	mm
Leiterquerschnitt		4,374	mm²
Alu	Widerstand min.	0,0062	Ω/m
	Widerstand max.	0,0066	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	11,811	kg/km
Kupfer	Widerstand min.	0,0038	Ω/m
	Widerstand max.	0,0040	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	39,019	kg/km
Ø	Leiter min.	2,336	mm
	Leiter max.	2,384	mm
	Lackisoliert Grad 1 min.	2,402	mm
	Lackisoliert Grad 1 max.	2,438	mm
	Lackisoliert Grad 2 min.	2,439	mm
	Lackisoliert Grad 2 max.	2,478	mm

Leiter Nenn-Ø		2,500	mm
Leiterquerschnitt		4,909	mm²
Alu	Widerstand min.	0,0055	Ω/m
	Widerstand max.	0,0059	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	13,254	kg/km
Kupfer	Widerstand min.	0,0034	Ω/m
	Widerstand max.	0,0036	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	43,786	kg/km
Ø	Leiter min.	2,475	mm
	Leiter max.	2,525	mm
	Lackisoliert Grad 1 min.	2,542	mm
	Lackisoliert Grad 1 max.	2,578	mm
	Lackisoliert Grad 2 min.	2,579	mm
	Lackisoliert Grad 2 max.	2,618	mm

Leiter Nenn-Ø		2,650	mm
Leiterquerschnitt		5,515	mm²
Alu	Widerstand min.	0,0049	Ω/m
	Widerstand max.	0,0052	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	14,892	kg/km
Kupfer	Widerstand min.	0,0030	Ω/m
	Widerstand max.	0,0032	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	49,198	kg/km
Ø	Leiter min.	2,623	mm
	Leiter max.	2,677	mm
	Lackisoliert Grad 1 min.	2,693	mm
	Lackisoliert Grad 1 max.	2,730	mm
	Lackisoliert Grad 2 min.	2,731	mm
	Lackisoliert Grad 2 max.	2,772	mm

Leiter Nenn-Ø		2,800	mm
Leiterquerschnitt		6,158	mm²
Alu	Widerstand min.	0,0044	Ω/m
	Widerstand max.	0,0047	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	16,625	kg/km
Kupfer	Widerstand min.	0,0027	Ω/m
	Widerstand max.	0,0029	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	54,925	kg/km
Ø	Leiter min.	2,772	mm
	Leiter max.	2,828	mm
	Lackisoliert Grad 1 min.	2,843	mm
	Lackisoliert Grad 1 max.	2,880	mm
	Lackisoliert Grad 2 min.	2,881	mm
	Lackisoliert Grad 2 max.	2,922	mm

Leiter Nenn-Ø		3,000	mm
Leiterquerschnitt		7,069	mm²
Alu	Widerstand min.	0,0038	Ω/m
	Widerstand max.	0,0041	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	19,085	kg/km
Kupfer	Widerstand min.	0,0024	Ω/m
	Widerstand max.	0,0025	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	63,052	kg/km
Ø	Leiter min.	2,970	mm
	Leiter max.	3,030	mm
	Lackisoliert Grad 1 min.	3,045	mm
	Lackisoliert Grad 1 max.	3,083	mm
	Lackisoliert Grad 2 min.	3,084	mm
	Lackisoliert Grad 2 max.	3,126	mm

Leiter Nenn-Ø		3,150	mm
Leiterquerschnitt		7,793	mm²
Alu	Widerstand min.	0,0035	Ω/m
	Widerstand max.	0,0037	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	21,041	kg/km
Kupfer	Widerstand min.	0,0021	Ω/m
	Widerstand max.	0,0023	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	69,515	kg/km
Ø	Leiter min.	3,118	mm
	Leiter max.	3,182	mm
	Lackisoliert Grad 1 min.	3,195	mm
	Lackisoliert Grad 1 max.	3,233	mm
	Lackisoliert Grad 2 min.	3,234	mm
	Lackisoliert Grad 2 max.	3,276	mm

Leiter Nenn-Ø		3,350	mm
Leiterquerschnitt		8,814	mm²
Alu	Widerstand min.	0,0031	Ω/m
	Widerstand max.	0,0033	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	23,798	kg/km
Kupfer	Widerstand min.	0,0019	Ω/m
	Widerstand max.	0,0020	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	78,622	kg/km
Ø	Leiter min.	3,316	mm
	Leiter max.	3,384	mm
	Lackisoliert Grad 1 min.	3,396	mm
	Lackisoliert Grad 1 max.	3,435	mm
	Lackisoliert Grad 2 min.	3,436	mm
	Lackisoliert Grad 2 max.	3,479	mm

Leiter Nenn-Ø		3,550	mm
Leiterquerschnitt		9,898	mm²
Alu	Widerstand min.	0,0027	Ω/m
	Widerstand max.	0,0029	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	26,725	kg/km
Kupfer	Widerstand min.	0,0017	Ω/m
	Widerstand max.	0,0018	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	88,290	kg/km
Ø	Leiter min.	3,514	mm
	Leiter max.	3,586	mm
	Lackisoliert Grad 1 min.	3,596	mm
	Lackisoliert Grad 1 max.	3,635	mm
	Lackisoliert Grad 2 min.	3,636	mm
	Lackisoliert Grad 2 max.	3,679	mm

Leiter Nenn-Ø		3,750	mm
Leiterquerschnitt		11,045	mm²
Alu	Widerstand min.	0,0025	Ω/m
	Widerstand max.	0,0026	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	29,821	kg/km
Kupfer	Widerstand min.	0,0015	Ω/m
	Widerstand max.	0,0016	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	98,518	kg/km
Ø	Leiter min.	3,712	mm
	Leiter max.	3,788	mm
	Lackisoliert Grad 1 min.	3,797	mm
	Lackisoliert Grad 1 max.	3,838	mm
	Lackisoliert Grad 2 min.	3,839	mm
	Lackisoliert Grad 2 max.	3,883	mm

Leiter Nenn-Ø		4,000	mm
Leiterquerschnitt		12,566	mm²
Alu	Widerstand min.	0,0022	Ω/m
	Widerstand max.	0,0023	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	33,929	kg/km
Kupfer	Widerstand min.	0,0013	Ω/m
	Widerstand max.	0,0014	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	112,092	kg/km
Ø	Leiter min.	3,960	mm
	Leiter max.	4,040	mm
	Lackisoliert Grad 1 min.	4,047	mm
	Lackisoliert Grad 1 max.	4,088	mm
	Lackisoliert Grad 2 min.	4,089	mm
	Lackisoliert Grad 2 max.	4,133	mm

Leiter Nenn-Ø		4,250	mm
Leiterquerschnitt		14,186	mm²
Alu	Widerstand min.	0,0019	Ω/m
	Widerstand max.	0,0020	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	38,303	kg/km
Kupfer	Widerstand min.	0,0012	Ω/m
	Widerstand max.	0,0012	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	126,541	kg/km
Ø	Leiter min.	4,207	mm
	Leiter max.	4,293	mm
	Lackisoliert Grad 1 min.	4,299	mm
	Lackisoliert Grad 1 max.	4,341	mm
	Lackisoliert Grad 2 min.	4,342	mm
	Lackisoliert Grad 2 max.	4,387	mm

Leiter Nenn-Ø		4,500	mm
Leiterquerschnitt		15,904	mm²
Alu	Widerstand min.	0,0017	Ω/m
	Widerstand max.	0,0018	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	42,942	kg/km
Kupfer	Widerstand min.	0,0010	Ω/m
	Widerstand max.	0,0011	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	141,866	kg/km
Ø	Leiter min.	4,455	mm
	Leiter max.	4,545	mm
	Lackisoliert Grad 1 min.	4,549	mm
	Lackisoliert Grad 1 max.	4,591	mm
	Lackisoliert Grad 2 min.	4,592	mm
	Lackisoliert Grad 2 max.	4,637	mm

Leiter Nenn-Ø		4,750	mm
Leiterquerschnitt		17,721	mm²
Alu	Widerstand min.	0,0015	Ω/m
	Widerstand max.	0,0016	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	47,845	kg/km
Kupfer	Widerstand min.	0,0009	Ω/m
	Widerstand max.	0,0010	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	158,067	kg/km
Ø	Leiter min.	4,702	mm
	Leiter max.	4,798	mm
	Lackisoliert Grad 1 min.	4,800	mm
	Lackisoliert Grad 1 max.	4,843	mm
	Lackisoliert Grad 2 min.	4,844	mm
	Lackisoliert Grad 2 max.	4,891	mm

Leiter Nenn-Ø		5,000	mm
Leiterquerschnitt		19,635	mm²
Alu	Widerstand min.	0,0014	Ω/m
	Widerstand max.	0,0015	Ω/m
	Gewicht (nur Leiter, 2,7g/cm³)	53,014	kg/km
Kupfer	Widerstand min.	0,0008	Ω/m
	Widerstand max.	0,0009	Ω/m
	Gewicht (nur Leiter, 8,92g/cm³)	175,144	kg/km
Ø	Leiter min.	4,950	mm
	Leiter max.	5,050	mm
	Lackisoliert Grad 1 min.	5,050	mm
	Lackisoliert Grad 1 max.	5,093	mm
	Lackisoliert Grad 2 min.	5,094	mm
	Lackisoliert Grad 2 max.	5,141	mm

SHWire Tools

Berechnungstabellen

Runddrähte Außendurchmesser

Nennmaß (mm)	Leiter			Lackdraht				Gleichstrom – Widerstand bei 20 °C für 1 Meter
	Zulässige Durchmesserabweichung +/- (mm)	Durchmesser (mm)		Außendurchmesser lackisoliert Grad 1 (mm)		Außendurchmesser lackisoliert Grad 2 (mm)
		UGW	OGW	UGW	OGW	UGW	OGW	UGW	Nennwert	OGW
0,03				0,033	0,037	0,038	0,041	21,76	24,16	26,6
0,032				0,035	0,039	0,04	0,043	19,13	21,25	23,38
0,038				0,042	0,46	0,047	0,051	13,6105	15,0726	16,5346
0,04				0,044	0,049	0,05	0,054	12,28	13,6	14,92
0,045				0,05	0,055	0,056	0,061	9,705	10,75	11,79
0,05				0,055	0,06	0,061	0,066	7,922	8,706	9,489
0,053				0,058	0,064	0,065	0,07	7,0509	7,7482	8,4456
0,056				0,062	0,067	0,068	0,074	6,316	6,94	7,565
0,06				0,066	0,072	0,073	0,079	5,562	6,046	6,529
0,063				0,069	0,076	0,077	0,083	5,045	5,484	5,922
0,067	0,003	0,064	0,07	0,074	0,08	0,081	0,088	4,404	4,848	5,359
0,071	0,003	0,068	0,074	0,078	0,084	0,085	0,091	3,941	4,318	4,747
0,075	0,003	0,072	0,078	0,082	0,089	0,09	0,095	3,547	3,87	4,235
0,08	0,003	0,077	0,083	0,087	0,094	0,095	0,101	3,133	3,401	3,703
0,085	0,003	0,082	0,088	0,093	0,1	0,101	0,107	2,787	3,012	3,265
0,09	0,003	0,087	0,093	0,098	0,105	0,106	0,113	2,495	2,687	2,900
0,095	0,003	0,092	0,098	0,103	0,111	0,112	0,119	2,247	2,411	2,594
0,1	0,003	0,097	0,103	0,108	0,117	0,118	0,125	2,034	2,176	2,333
0,106	0,003	0,103	0,109	0,115	0,123	0,124	0,132	1,816	1,937	2,069
0,112	0,003	0,109	0,115	0,121	0,13	0,131	0,139	1,632	1,735	1,848
0,118	0,003	0,115	0,121	0,128	0,136	0,137	0,145	1,474	1,563	1,66
0,125	0,003	0,122	0,128	0,135	0,144	0,145	0,154	1,317	1,393	1,475
0,132	0,003	0,129	0,135	0,143	0,152	0,153	0,162	1,184	1,249	1,319
0,14	0,003	0,137	0,143	0,151	0,16	0,161	0,171	1,055	1,110	1,170
0,15	0,003	0,147	0,153	0,162	0,171	0,172	0,182	0,9219	0,9673	1,016
0,16	0,003	0,157	0,163	0,172	0,182	0,183	0,194	0,8122	0,8502	0,8806
0,17	0,003	0,167	0,173	0,183	0,194	0,195	0,205	0,7211	0,7531	0,7871
0,18	0,003	0,177	0,183	0,193	0,204	0,205	0,217	0,6444	0,6718	0,7007
0,19	0,003	0,187	0,193	0,204	0,216	0,217	0,228	0,5794	0,6029	0,6278
0,2	0,003	0,197	0,203	0,214	0,226	0,227	0,239	0,5237	0,5441	0,5657
0,212	0,003	0,209	0,215	0,227	0,24	0,241	0,254	0,4669	0,4843	0,5026
0,224	0,003	0,221	0,227	0,239	0,252	0,253	0,266	0,4188	0,4338	0,4495
0,236	0,004	0,232	0,24	0,253	0,267	0,268	0,283	0,3747	0,3908	0,4079
0,25	0,004	0,246	0,254	0,267	0,281	0,282	0,297	0,3345	0,3482	0,3628
0,265	0,004	0,261	0,269	0,283	0,297	0,298	0,314	0,2982	0,3099	0,3223
0,28	0,004	0,276	0,284	0,298	0,312	0,313	0,329	0,2676	0,2776	0,2882
0,3	0,004	0,296	0,304	0,319	0,334	0,335	0,352	0,2335	0,2418	0,2506
0,315	0,004	0,311	0,319	0,334	0,349	0,35	0,367	0,2121	0,2193	0,2270
0,335	0,004	0,331	0,339	0,355	0,372	0,373	0,391	0,1878	0,1939	0,2004
0,355	0,004	0,351	0,359	0,375	0,392	0,393	0,411	0,1674	0,1727	0,1782
0,375	0,005	0,37	0,38	0,396	0,414	0,415	0,434	0,1494	0,1548	0,1604
0,4	0,005	0,395	0,405	0,421	0,439	0,44	0,459	0,1316	0,1360	0,1407
0,425	0,005	0,42	0,43	0,447	0,466	0,467	0,488	0,1167	0,1205	0,1244
0,45	0,005	0,445	0,455	0,472	0,491	0,492	0,513	0,1042	0,1075	0,1109
0,475	0,005	0,47	0,48	0,499	0,519	0,52	0,541	0,0937	0,0965	0,0994
0,5	0,005	0,495	0,505	0,524	0,544	0,545	0,566	0,08462	0,08706	0,08959
0,53	0,006	0,524	0,536	0,555	0,576	0,577	0,6	0,0751	0,0775	0,08
0,56	0,006	0,554	0,566	0,585	0,606	0,607	0,63	0,06736	0,0694	0,07153
0,6	0,006	0,594	0,606	0,627	0,649	0,65	0,674	0,0588	0,0605	0,0622
0,63	0,006	0,624	0,636	0,657	0,679	0,68	0,704	0,05335	0,05484	0,05638
0,67	0,007	0,663	0,677	0,698	0,722	0,723	0,749	0,0471	0,0485	0,0499
0,71	0,007	0,703	0,717	0,738	0,762	0,763	0,789	0,04198	0,04318	0,04442
0,75	0,008	0,742	0,758	0,78	0,805	0,806	0,834	0,0376	0,0387	0,0399
0,8	0,008	0,792	0,808	0,83	0,855	0,856	0,884	0,03305	0,03401	0,0350
0,85	0,009	0,841	0,859	0,882	0,909	0,91	0,939	0,0293	0,0301	0,031
0,9	0,009	0,891	0,909	0,932	0,959	0,96	0,989	0,02612	0,02687	0,02765
0,95	0,01	0,94	0,96	0,984	1,012	1,013	1,044	0,0234	0,0241	0,0248
1	0,01	0,99	1,01	1,034	1,062	1,063	1,094	0,02116	0,02176	0,0224
1,06	0,011	1,049	1,071	1,094	1,124	1,125	1,157		0,0194
1,12	0,011	1,109	1,131	1,154	1,184	1,185	1,217		0,01735
1,18	0,012	1,168	1,192	1,215	1,246	1,247	1,279		0,0156
1,25	0,013	1,237	1,263	1,285	1,316	1,317	1,349		0,01393
1,32	0,013	1,307	1,333	1,356	1,388	1,389	1,422		0,0125
1,4	0,014	1,386	1,414	1,436	1,468	1,469	1,502		0,0111
1,5	0,015	1,485	1,515	1,538	1,57	1,571	1,606		0,0097
1,6	0,016	1,584	1,616	1,638	1,67	1,671	1,706		0,008502
1,7	0,017	1,683	1,717	1,739	1,772	1,773	1,809		0,0075
1,8	0,018	1,782	1,818	1,839	1,872	1,873	1,909		0,006718
1,9	0,019	1,881	1,919	1,94	1,974	1,975	2,012		0,006
2	0,02	1,98	2,02	2,04	2,074	2,075	2,112		0,005441
2,12	0,021	2,099	2,141	2,161	2,196	2,197	2,235		0,0048
2,24	0,022	2,218	2,262	2,281	2,316	2,317	2,355		0,004338
2,36	0,024	2,336	2,384	2,402	2,438	2,439	2,478		0,0039
2,5	0,025	2,475	2,525	2,542	2,578	2,579	2,618		0,003482
2,65	0,027	2,623	2,677	2,693	2,73	2,731	2,772		0,0031
2,8	0,028	2,772	2,828	2,843	2,88	2,881	2,922		0,002776
3	0,03	2,97	3,03	3,045	3,083	3,084	3,126		0,0024
3,15	0,032	3,118	3,182	3,195	3,233	3,234	3,276		0,002193
3,35	0,034	3,316	3,384	3,396	3,435	3,436	3,479		0,0019
3,55	0,036	3,514	3,586	3,596	3,635	3,636	3,676		0,001727
3,75	0,038	3,712	3,788	3,797	3,838	3,839	3,883		0,0015
4	0,04	3,96	4,04	4,047	4,088	4,089	4,133		0,00136
4,25	0,043	4,207	4,293	4,299	4,341	4,342	4,387		0,0012
4,5	0,045	4,455	4,545	4,549	4,591	4,592	4,637		0,001075
4,75	0,048	4,702	4,798	4,8	4,843	4,844	4,891		0,001
5	0,05	4,95	5,05	5,05	5,093	5,094	5,141		0,0008706

Berechnung der kleinsten Außendurchmesser ( UGW )
Grad 1 : Nenndurchmesser + Lackzunahme Minimum Grad 1
Grad 2 : Nenndurchmesser + Lackzunahme Minimum Grad 2
Auszug aus DIN EN 60317-0-1

Flachdrähte Außendurchmesser

Flachdrähte aus Kupfer, lackisoliert
Maße nach DIN EN 60317-0-2

		Aussenmaß Dicke Grad 2 (mm)					Aussenmaß Breite Grad 2 (mm)
Nenndicke (mm)	Leiter +/- (mm)	UGW	MW	OGW	Nennbreite (mm)	Leiter +/- (mm)	UGW	MW	OGW
0,8	0,030	0,890	0,945	1,000	2	0,030	2,090	2,145	2,200
0,9	0,030	0,990	1,045	1,100	2,24	0,030	2,330	2,385	2,440
1	0,030	1,090	1,145	1,200	2,5	0,030	2,590	2,645	2,700
1,12	0,030	1,210	1,265	1,320	2,8	0,030	2,890	2,945	3,000
1,18	0,030	1,270	1,325	1,380	3	0,030	3,090	3,145	3,200
1,25	0,030	1,340	1,395	1,450	3,15	0,030	3,240	3,295	3,350
1,4	0,030	1,490	1,545	1,600	3,55	0,050	3,620	3,695	3,770
1,5	0,030	1,590	1,645	1,700	4	0,050	4,070	4,145	4,220
1,6	0,030	1,690	1,745	1,800	4,2	0,050	4,270	4,345	4,420
1,7	0,030	1,790	1,845	1,900	4,5	0,050	4,570	4,645	4,720
1,8	0,030	1,890	1,945	2,000	4,75	0,050	4,820	4,895	4,970
2	0,030	2,090	2,145	2,200	5	0,050	5,070	5,145	5,220
2,24	0,030	2,330	2,385	2,440	5,6	0,050	5,670	5,745	5,820
2,5	0,030	2,590	2,645	2,700	6	0,050	6,070	6,145	6,220
2,8	0,030	2,890	2,945	3,000	6,3	0,050	6,370	6,445	6,520
3	0,030	3,090	3,145	3,200	6,5	0,070	6,550	6,645	6,740
3,15	0,030	3,240	3,295	3,350	7,1	0,070	7,150	7,245	7,340
3,5	0,050	3,570	3,645	3,720	8	0,070	8,050	8,145	8,240
3,55	0,050	3,620	3,695	3,770	9	0,070	9,050	9,145	9,240
4	0,050	4,070	4,145	4,220	10	0,070	10,050	10,145	10,240
4,25	0,050	4,320	4,395	4,470	11,2	0,070	11,250	11,345	11,440
4,5	0,050	4,570	4,645	4,720	11,8	0,070	11,850	11,945	12,040
4,75	0,050	4,820	4,895	4,970	12	0,070	12,050	12,145	12,240
5	0,050	5,070	5,145	5,220	12,5	0,070	12,550	12,645	12,740
5,3	0,050	5,370	5,445	5,520	14	0,100	14,020	14,145	14,270
5,6	0,050	5,670	5,745	5,820	16	0,100	16,020	16,145	16,270

Berechnung der Außendurchmesser (UGW, MW, OGW)=

UGW = Nenndurchmesser - zulässige Abweichung + Lackzunahme Min.
MW = Nenndurchmesser + Lackzunahme Mittelwert
OGW = Nenndurchmesser + zulässige Abweichung + Lackzunahmen Max.

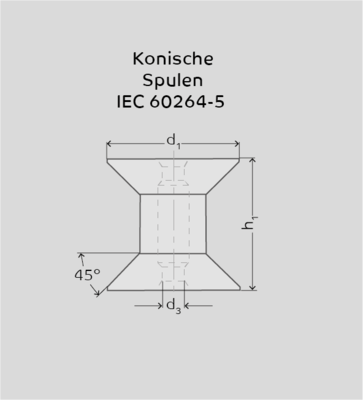

Bikonische Spulen (IEC 60264-5-1)

Bikonische Spulen (IEC 60264-5-1)
Spulentyp	SH Art. Nr.	D1	H1	B/D3	CuL-Nenn∅ mm		Tara	Füllgewicht	Spulen pro Palette
Spulentyp	SH Art. Nr.	mm	mm	mm	min	max	kg	ca. kg	Spulen pro Palette
HKV160	9950	160	160	22	0,050	0,100	0,32	5	48
HKV200	9951	200	200	22	0,050	0,100	0,58	11	30
HKV250	9910	250	250	22	0,080	0,100	2,65	22	11
D1 = Durchmesser, H1 = Höhe, B = Durchmesser Bohrung

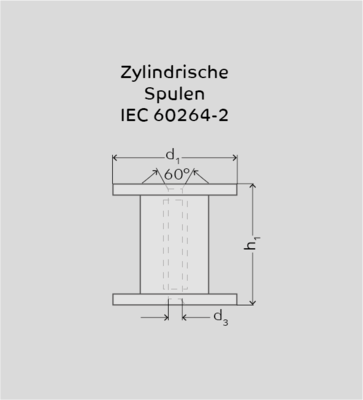

Zylindrische Spulen (IEC 60264-2-2)

Zylindrische Spulen (IEC 60264-2-2)
Spulentyp	SH Art. Nr.	D1	H1	B/D3	CuL- Nenn∅ mm		Tara	Füllgewicht Cu	Füllgewicht Al	Spulen pro Palette
		mm	mm	mm	min	max	kg	ca. kg	ca. kg
K160	9952	160	160	22	0,050	0,100	0,35	5		48
K200	9955	200	200	22	0,050	0,250	0,60	11		48
K250	9958	250	200	22	0,050	0,700	1,05	22		28
K355	9959	355	200	36	0,710	2,000	3,20	45		12
K500	9971	500	250	36	Flachdraht / Runddraht		7,65	90	30	6
K630	9928	630	230	40	Flachdraht / Runddraht		9,60	180	60	4
K710	9970	710	250	47	Flachdraht / Runddraht		18,40	200	65	4
D1 = Durchmesser, H1 = Höhe, B = Durchmesser Bohrung

Langspulen (IEC 60264-3) mit Behälter (IEC 60264-3-5)

Langspulen (IEC 60264-3) mit Behälter (IEC 60264-3-5)
Spulentyp	SH Art. Nr.	D1	H1	B/D3	CuL- Nenn∅ mm		Tara	Füllgewicht Cu	Füllgewicht Al	Spulen pro Palette
		mm	mm	mm	min	max	kg	ca. kg	ca. kg
A200	9961	265	400	100	0,080	0,150	2,65	22		12
A250	9962	315	500	100	0,100	1,000	4,70	45		11
A315	9963	400	630	100	0,180	1,400	9,10	90	30	6
A400	9964	500	800	100	0,250	2,000	16,00	180	60	3
D1 = Durchmesser, H1 = Höhe, B = Durchmesser Bohrung

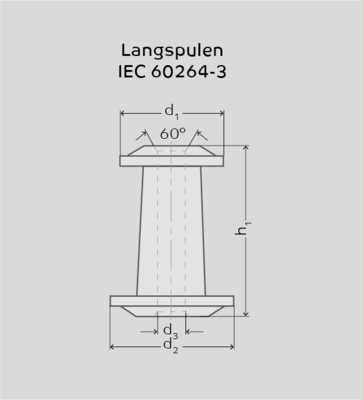

Langspulen (IEC 60264-3) ohne Behälter

Langspulen (IEC 60264-3) ohne Behälter
Spulentyp	SH Art. Nr.	D1	D2	H1	B/D3	CuL- Nenn∅ mm		Tara	Füllgewicht Cu	Füllgewicht Al	Spulen pro Palette
		mm	mm	mm	mm	min	max	kg	ca. kg	ca. kg
A200¹	9966	190	200	315	100	0,080	0,150	1,25	22		12
A250	9967	236	250	400	100	0,100	1,000	2,25	45		11
A315	9968	300	315	500	100	0,180	1,400	4,35	90	30	6
A400	9969	375	400	630	100	0,250	2,000	7,30	180	60	5
A500	9979	475	500	800	100	0,250	4,000	23,70	360	120	2
A630	9985	630	630	900	100	0,710	4,000	92,00	720		1
D1 = Durchmesser oben, D2 = Durchmesser unten, H1 = Höhe, B = Durchmesser Bohrung ¹Diese Spulen können nicht ohne Behälter geliefert werden.

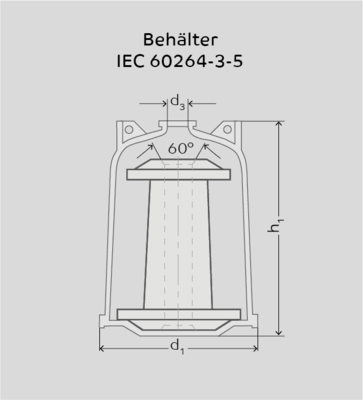

Behälter (IEC 60264-3-5)

Behälter (IEC 60264-3-5)
Spulentyp	SH Art. Nr.	D1	H1	B/D3	Tara
Spulentyp	SH Art. Nr.	mm	mm	mm	kg
A200	9981	265	400	100	1,40
A250	9982	315	500	100	2,45
A315	9983	400	630	100	4,75
A400	9984	500	800	100	9,00
D1 = Durchmesser, H1 = Höhe, B = Durchmesser Bohrung

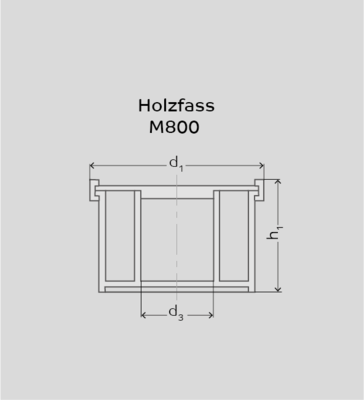

Holzfass M800

Holzfass M800
Spulentyp	SH Art. Nr.	D1	H1	CuL-Nenn∅ mm		Tara	Füllgewicht Cu	Spulen pro Palette
Spulentyp	SH Art. Nr.	mm	mm	min	max	kg	ca. kg	Spulen pro Palette
M800	9972	790	800	1,800	4,000	42,00	750	1

SHWire Tools

Fachlexikon

Backlackdraht

Lackdraht mit zusätzlicher Backlackschicht auf Polyamidbasis, die durch Wärme oder Lösungsmittel verklebbar ist. Damit können Wicklungen ohne Tränkvorgang miteinander verbunden (verbacken) werden.

Brandlast

Unter Brandlast versteht man die Energiemenge, die durch Verbrennen freigesetzt werden kann. Die Brandlast von Kabeln wird aus dem heizwert und der Menge der verwendeten brennbaren Werkstoffe errechnet und bildet ein Maß für die anzuwendenden Schutzmaßnahmen (z.B. für die Bemessung von Sprinkler-Anlagen und die Belegung von Kabeltragsystemen).

Bruchdehnung

Maß für die Verformungsfähigkeit (Duktilität) von Materialien. Die Bruchdehnung gibt an, um wie viel Prozent seiner ursprünglichen Länge man einen Lackdraht dehnen kann, bevor er in zwei Teile zerbricht. Sie bestimmt wesentlich die Formstabilität von Wicklungen. Durch Verformung (z.B. Ausziehen) wird die Bruchdehnung reduziert.

Drahtlacke

Drahtlacke sind flüssige, in Lösungsmitteln gelöste Kunstharze, die in festem Zustand isolierende Eigenschaften aufweisen und den isolierten Drähten zudem mechanischen, thermischen und chemischen Schutz gewähren. Drahtlacke bestehen gewöhnlich zu 20-45 % aus Kunstharz (Festkörpergehalt) und zu 55-80 % aus Lösungsmitteln. Diese Verdampfen nach dem Auftragen der Lösung und bilden einen Film aus dem gelösten Kunstharz.

Durchschlagspannung

Maß für die Isolationsfestigkeit von Isolierstoffen. Legt man an eine Isolation - die von 2 Elektroden begrenzt wird - eine stetig steigende elektrische Spannung an, so kommt es bei Erreichen der Isolationsfestigkeit durch das angelegte elektrische Feld zu einer Zerstörung der Isolation, den elektrischen Durchschlag. Bei Lackdrähten ist die Durchschlagsspannung abhängig von der Lackschichtdicke, der Zentrizität der Lackschicht, der Oberflächengüte des Blankdrahts sowie dem Einbrenngrad der Lackisolation. Die Prüfung erfolgt abhängig vom Durchmesser entweder an zwei verdrillten Drahtproben (Twist) oder an einer Drahtprobe über einen Zylinder.

Einschlüsse im Kupfer

Fremdstoffe im Kupferdraht, die meist aus den vorgelagerten Technologiestufen stammen, zum Beispiel keramische Einschlüsse und/oder Oxidanreicherungen aus den Schmelztechnologien, Stahl- oder Zundereinschlüsse aus dem Walzvorgang des DGW-Drahtes oder auch Verunreinigungen aus dem Ziehprozess.

Festkörpergehalt

Prozentualer Anteil des Kunstharzes im Drahtlack. Ein Drahtlack mit 40 % Festkörpergehalt besteht zu 40 % aus Kunstharz und zu 60 % aus Lösungsmitteln.

Flammwidrig (selbst löschend)

Flammwidrig sind Kabel, die zwar durch eine Zündflamme zum Brennen gebracht werden können, deren Brand sich aber beim Einzelkabel nur wenig über den Brandbereich hinaus ausbreite und nach Entfernen der Zündflamme von selbst erlöscht. Bei senkrechter Bündelanordnung, z.B. in Kabelsteigschächten, kann jedoch ein Weiterbrennen nicht verhindert werden (Kamineffekt). Um dies zu unterbinden benötigt das Kabel die zusätzliche Eigenschaft „Keine Brandfortleitung“.

Giftige Gase

Bei einem Verbrennungsvorgang lässt es sich nicht vermeiden, dass geringe Mengen von toxischen Gasen wie CO und CO2 freigesetzt werden. Die Brandgase dürfen aber keine Halogenwasserstoffverbindungen /HCl, HF, HBr) und andere stark giftige Gase (Phosgene, HCN) enthalten. Dasselbe gilt für Schwefel und Stickoxide.

Gleitmittel

Um die Verarbeitbarkeit von Lackdrähten an Wickelmaschinen zu ermöglichen, wird nach dem Lackierprozess eine dünne Schicht eines Gleitmittels aufgetragen. Als Gleitmittel werden Paraffin- oder Bienenwachse in gelöster Form oder in fester Form eingesetzt. Der flüssige Auftrag erfolgt dabei durch in Benzin gelöstes Wachs über Filze, der feste Auftrag hingegen über einen mit Gleitmittel getränkten Wollfaden.

Grad 1, Grad 2, Grad 3

Graduierung der genormten Lackschichtdicke bei Lackdrähten durch die Vorgabe der Mindestzunahme der Isolation durch die Lackschicht sowie den Maximalwert des Außendurchmessers des Lackdrahtes. Grad 1-Drähte haben die dünnste, Grad 3-Drähte die dickste Lackschicht. Wo Grad 1 aufhört, fängt Grad 2 an, wo Grad 2 aufhört fängt Grad 3 an. Grad 3-Drähte werden insbesondere dort eingesetzt, wo es auf hohe Zuverlässigkeit ankommt (zum Beispiel Windkraftanlagen) oder zur Vermeidung von Teilentladungen bei frequenzumformergespeisten Motoren.

Halogenfreiheit

Als Halogene bezeichnet man die Elemente der Gruppe 7 im Periodensystem: Chlor (Cl), Fluor (F), Brom (Br) und Jod (I). Als halogenfreie Litzen werden Litzen bezeichnet, welche nur einen sehr geringen Prozentsatzdieser Elemente besitzen. Der weitest verbreitete halogenhaltige Kunststoff ist PVC (Polyvinylchlorid). Im Brandfall oder bei starker thermischer Belastung beginnt sich PVC zu zersetzen. Dabei wird neben weiteren Spaltprodukten auch Salzsäure freigesetzt, welche zu sehr aggressiver Korrosion führt. Daher besteht die Tendenz, halogenhaltige Kunststoffe durch halogenfreie zu ersetzen. So wird beispielsweise PVC im großen Maße durch Polyolefine ersetzt, wie z.B. Polyethylen. Dank halogenfreier Kabel verhindert man das Entstehen von sowohl korrosiven als auch giftigen Gasen.

Hochspannungsfehlerzahl (HFZ)

Die HFZ wird im kontinuierlichen Fertigungsprozess ermittelt und gibt die Anzahl von Isolationsfehlstellen bezogen auf eine bestimmte Lackdrahtlänge an. Zur Ermittlung der HFZ wird der Draht mit konstanter Geschwindigkeit über eine Elektrode mit V-förmiger Nut gezogen. Zwischen der Elektrode und der Masse wird eine Gleichspannung angelegt. Bei Schwachstellen in der Isolation kommt es zu einem Stromfluss im µA-Bereich Da der Kurzschluss im µA-Bereich liegt, hinterlässt dieser keine Strommarken und die Prüfung ist als zerstörungsfrei zu betrachten.

Korrosive Gase

Korrosiv wirkende Gase verbinden sich mit der Feuchtigkeit zu aggressiven Säuren, die Metallteile angreifen und hier, selbst bei geringem direkten Brandschaden, große Folgeschäden verursachen. Dies betrifft auch nicht direkt vom Brandereignis betroffene Stellen. Besonders gefährdet sind elektrische Kontakte, elektronische Bauteile und Apparate, Maschinen und Metallkonstruktionen. Sogar das von Beton eingeschlossene Armierungseisen wird angegriffen.

Kupfer

Kurzzeichen Cu (lat. Cuprum). Spezifisches Gewicht 8,93 g/cm3. Elektrische Leitfähigkeit 58,1·106 S/m (SI-Einheit)oder 58,1 m /Ω mm². Geschätztes Vorkommen in der Erdkruste ca. 50 kg auf 1000 t. Aufgrund seiner dem Silber nahe kommenden elektrischen Leitfähigkeit, dominierendes Leitermaterial in der Elektrotechnik. Jährlicher verbrauch für Draht ca. 10 Mio. Tonnen weltweit. Cu-Gesamtverbrauch ca. 16 Mio. Tonnen Anteil. Recycling ca. 40 %.

Lackdrahtnormung

Die Eigenschaftsanforderungen an die verschiedenen Lackdrahttypen sowie die Festlegung der erforderlichen Prüfbedingungen wurden durch das IEC (International Electrotechnical Commission) erarbeitet und vom Europäischen Komitee für elektrotechnische Normung (CENELEC) bestätigt. Die Anforderungen sind in der Reihe DIN EN 60317, die Prüfmethoden in der Reihe DIN EN 60851 genormt.

Lackfilmhaftung

Bei Lackdrähten Grad der Haftung der Lackschicht am Kupferblankdraht; die Prüfung erfolgt über die Wickellockenprüfung oder über die sog. "Schlaufung" beim Reißversuch. Bei der Wickellockenprüfung wird der Lackdraht über einen Dorn gewickelt, sodass Außenfaserdehnungen bis zu 60% erreicht werden. Anschließend wird unter dem Mikroskop die Wickellocke auf Risse untersucht. Bei der Reißprüfung zur Ermittlung der Bruchdehnung wird die Bruchstelle darauf kontrolliert, wie weit der Lackfilm zurückgeschlauft ist, d. h. wie weit das blanke Kupfer aus der Lackisolationhervorschaut.

Leitfähigkeit

Maß für das Vermögen eines elektrischen Leiters, Strom zu leiten. Reziprokwert des spez. Widerstandes. Cu hat eine Leitfähigkeit von 58,1·106 S/m.

Overcoat-Lackdraht

Zweischichtlackdraht, dessen Isolationsschicht aus zwei verschiedenen, übereinanderliegenden Lackschichten aufgebaut ist. Der bekannteste Overcoatlackdraht besitzt eine Grundschicht (Basecoat) aus Polyesterimid und eine Deckschicht (Topcoat) aus Polyamidimid (unser Typ W 210).

Rückfederungswinkel

Ein weiteres Maß für die Verformbarkeit von Lackdrähten: In einer speziellen Prüfvorrichtung wird der Draht unter definierten Bedingungen unter Zug um einen Dorn gewickelt. Anschließend wird der Draht entlastet und der Winkel in Grad ermittelt, um den der Draht zurückfedert.

Streckgrenze

Beschreibt die Kraft, die aufzuwenden ist, damit eine bleibende Verformung auftritt, d.h. bei der das Material aus dem elastischen in den plastischen Zustand übergeht.

Tangens Delta

Der dielektrische Verlustfaktor ist ein Maß für die Energieverluste, die in dem Dielektrikum (der Isolation) eines Kondensators auftreten. Nur ideale Isolationen haben keine Ohmschen Verluste (Wirkverluste). Reale Isolationen, wie die Lackisolation eines Kupferlackdrahtes, weisen einen zwar kleinen, aber nachweisbaren dielektrischen Verlust auf.

Tauchtränkung

Dabei werden normalerweise die zu imprägnierenden Teile in das Tränkmittel eingetaucht. Zur Vermeidung von Lufteinschlüssen geschieht das oft unter Vakuum. Nach dem Tränkvorgang wird das Tränkmittel in einem Durchlaufofen getrocknet und ausgehärtet. Das Verfahren wird insbesondere bei größeren Wicklungen praktiziert. Moderne Verfahren arbeiten auch bei der Tauchtränkung schon nach dem Strom-UV-Verfahren. D. h. vor der Tauchtränkung wird die Wicklung über Stromwärme erwärmt (größere Aufnahme von Tränkmittel) und nach dem Tauchvorgang das Tränkmittel auch mit Stromwärme ausgehärtet. Zur Unterstützung der Aushärtung an den äußeren, kälteren Stellen wird zusätzlich UV-Licht eingesetzt.

Temperatur-Index nach IEC 60216 / VDE 0304 Teil 21

Der Temperatur-Index beschreibt das Langzeitverhalten eines Kunststoffes. Der Temperatur-Index definiert die Alterungstemperatur (in °C), bei der das Material nach 20.000 Stunden noch eine absolute Bruchdehnung von 50 % hat. Ein Anstieg des Temperatur-Index um +10 °C ergibt annäherungsweise die doppelte Lebensdauer für einen Kunststoff. Um die Dauertemperaturbeständigkeit einer Isolation bestimmen zu können, werden die bei verschiedenen Temperaturen gemessenen Alterungszeiten in ein Arrhenius-Diagramm (Ordinate: log Zeit; Abszisse: reziproke absolute Temperatur) eingetragen. Die aufgezeichneten Punkte werden mit einer Geraden verbunden. In der Verlängerung dieser Geraden bis zur 20.000 Stunden-Achse kann die Lebensdauer resp. der Temperatur-Index ermittelt werden.

Thermoplastische Isolationsmaterialien

Thermoplastische Kunststoffe bestehen aus fadenförmigen Makromolekülen, die sowohl im ungeordneten Zustand (amorph) als auch im geordneten Zustand (kristallin) vorliegen können. Die Umwandlungstemperatur der amorphen Phase (Tg = Glasumwandlungstemperatur) limitiert die Einsatztemperatur in der Kälte, die Umwandlungstemperatur der kristallinen Phase (Tm = Schmelztemperatur die Einsatztemperatur in der Wärme. Oberhalb der Schmelztemperatur verschwindet die kristalline Phase, die Fadenmoleküle können sich frei bewegen, das Material beginnt zu fließen. Das Polymer kann thermoplastisch verarbeitet werden.

Tränken von Wicklungen

Gewickelte Spulen (Motor, Transformator u. ä.) werden zur Erhöhung der Lebensdauer oft mit Tränklacken oder Tränkharzen imprägniert. Üblich sind heute zwei Verfahren: die Tauchimprägnierung (Tauchtränkung) und die Träufelimprägnierung. Die Imprägnierung hat folgende Aufgaben:

Mechanischer Schutz durch Verfestigung und Verbackung der Bestandteile einer Wicklung, insbesondere der Lackdrahtwindungen untereinander und mit den sonstigen Isolationen;
Schutz gegen Korrosion durch Verhinderung des Eindringens von Feuchtigkeit, Staub, Schmutz und chemisch aggressiven Stoffen;
Thermischer Schutz durch Verbesserung der Temperaturleitung. Durch das Imprägniermittel kann die im Leiter entstehende Wärme besser an die Umgebung und/oder das Blechpaket abgegeben werden.

Träufelimprägnierung

Im Gegensatz zur Tauchtränkung wird bei der Träufelimprägnierung die vorgewärmte, sich drehende Wicklung von oben mit Tränkharz (meist ungesättigte Polyesterharze) über Düsen "beträufelt". Durch die Kapillarwirkung wird das Tränkharz in die Wicklung gezogen. Nach Beendigung des Träufelvorgangs wird das Tränkharz dadurch ausgehärtet, dass Strom durch die Wicklungsleiter geschickt wird. Bei neueren Verfahren wird diese Stromwärmeaushärtung auch durch zusätzliche UV-Bestrahlung unterstützt. Das Träufelverfahren wird insbesondere bei kleineren Wicklungen eingesetzt.

Unschmelzbar (VDE 0472 Teil 615)

Durch die Elektronenstrahlvernetzung behalten wärmebeständige Anschlussleitungen auch bei hohen Temperaturen (> 100 °C) ihre mechanische Festigkeit bei und sind unschmelzbar. Vernetzte Materialien tropfen nicht ab und garantieren daher auch eine hohe Betriebs- und Kurzschluss-Sicherheit.

Viskosität

Auch Zähigkeit einer Substanz. Widerstand eines Stoffes gegen eine Formänderung. Je zäher ein Stoff ist, desto höher ist seine Viskosität.

Vernetzte Isolationsmaterialien

Durch die Vernetzung werden die Fadenmoleküle (in der amorphen Phase) miteinander chemisch verknüpft. Dabei entsteht ein dreidimensionales Netzwerk. Die Fadenmoleküle können sich (unabhängig von der Temperatur) nicht mehr frei bewegen. Oberhalb der Schmelztemperatur kann das Material nicht mehr fließen, sondern geht in einen gummi-elastischen Zustand über.

Vorteile vernetzter Isolationsmaterialien:

erhöhte Wärmedruckbeständigkeit und Zugfestigkeit
Sicherheit im Kurzschlussfall dank gesicherter Temperatur-Form-Beständigkeit
bessere Chemikalienbeständigkeit
unschmelzbar, Lötkolbenfestigkeit
höhere Schlagzähigkeit und Rissbeständigkeit
bessere Abriebfestigkeit und Witterungsbeständigkeit

Wärmedruck

Auch Prüfung der Erweichungstemperatur. Gibt einen Hinweis auf die Temperaturstabilität der Lackschichten unter Belastung. Ist bei stetiger Aufheizung diejenige Temperatur, bei der zwei gekreuzte und an der Kreuzungsstelle belastete Lackdrahtprobekörper gerade kurzgeschlossen werden, wenn zwischen den zwei Drähten eine elektrische Spannung anliegt (Kreuzungsstelle erweicht unter Druck und Temperatur).

Wärmeschock

Dient der Haftungsprüfung der Lackschicht am Kupfer unter Temperaturbelastung. Eine Drahtwendel (”Wickellocke”, hergestellt durch Wicklung des zu prüfenden Lackdrahtes um einen Dorn) wird bei erhöhter Temperatur über eine bestimmte, genormte Zeit in einen Wärmeschrank gelagert und anschließend unter dem Mikroskop auf Risse untersucht.

Zugfestigkeit

Maß für die Widerstandsfähigkeit eines Materials gegen Zugbeanspruchung. Sie beschreibt die Kraft, die aufzuwenden ist, um einen Probekörper definierten Querschnitts zu zerreißen und wird auf den Anfangsquerschnitt des Prüflings bezogen.

Digitaler Lackdrahtschieber

Berechnungstabellen

Runddrähte Außendurchmesser

Flachdrähte Außendurchmesser

Bikonische Spulen (IEC 60264-5-1)

Zylindrische Spulen (IEC 60264-2-2)

Langspulen (IEC 60264-3) mit Behälter (IEC 60264-3-5)

Langspulen (IEC 60264-3) ohne Behälter

Behälter (IEC 60264-3-5)

Holzfass M800

Fachlexikon

Backlackdraht

Brandlast

Bruchdehnung

Drahtlacke

Durchschlagspannung

Einschlüsse im Kupfer

Festkörpergehalt

Flammwidrig (selbst löschend)

Giftige Gase

Gleitmittel

Grad 1, Grad 2, Grad 3

Halogenfreiheit

Hochspannungsfehlerzahl (HFZ)

Korrosive Gase

Kupfer

Lackdrahtnormung

Lackfilmhaftung

Leitfähigkeit

Overcoat-Lackdraht

Rückfederungswinkel

Streckgrenze

Tangens Delta

Tauchtränkung

Temperatur-Index nach IEC 60216 / VDE 0304 Teil 21

Thermoplastische Isolationsmaterialien

Tränken von Wicklungen

Träufelimprägnierung

Unschmelzbar (VDE 0472 Teil 615)

Viskosität

Vernetzte Isolationsmaterialien

Wärmedruck

Wärmeschock

Zugfestigkeit

Vertrieb

Anwendungstechnik

Qualität

Allgemein

Karriere
